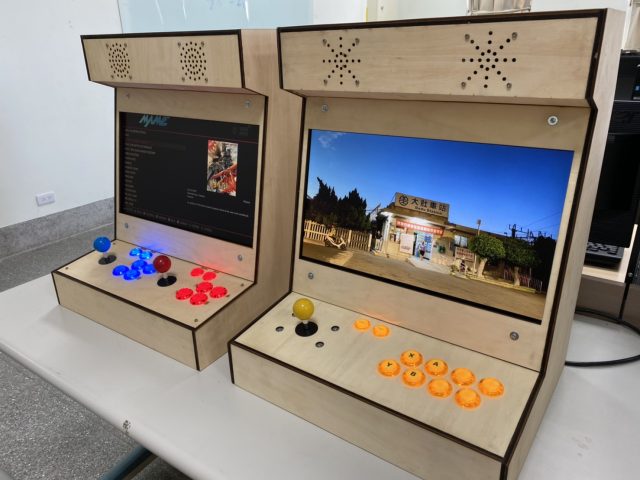

Retro Game station

一、材料清單

1.5mm 白俄椴木板 45 X 60 = 6片

2.3mm 白俄椴木板 45 X 60 = 5片

3. Raspberry Pi 3 Model B+ (含Pi 3B 32G microSD卡 +5V/2.5A電源)

4. 28mm帶燈按鈕套裝遊戲機按鈕格鬥機按鈕

5.喇叭 + XH-M189 2*50W +12V電源

6.線材、開關、五金配件…等

3mm 白俄椴木板

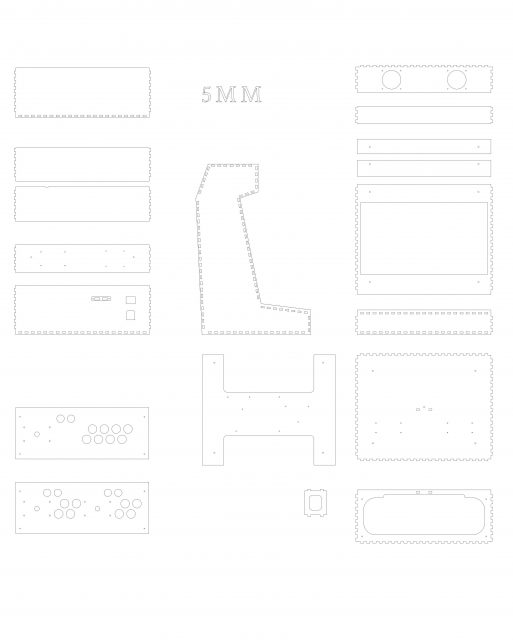

5mm 白俄椴木板

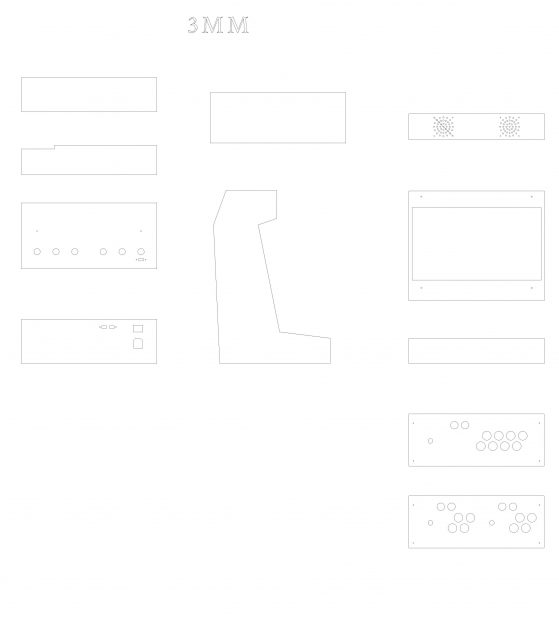

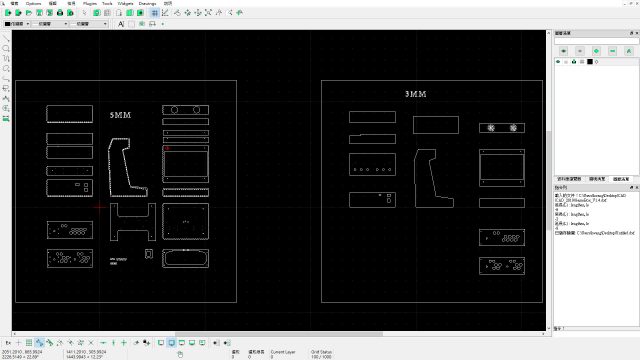

LibreCAD 設計

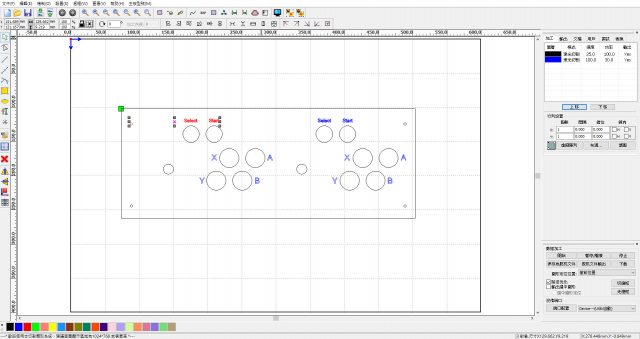

dxf 檔匯入雷射切割軟體

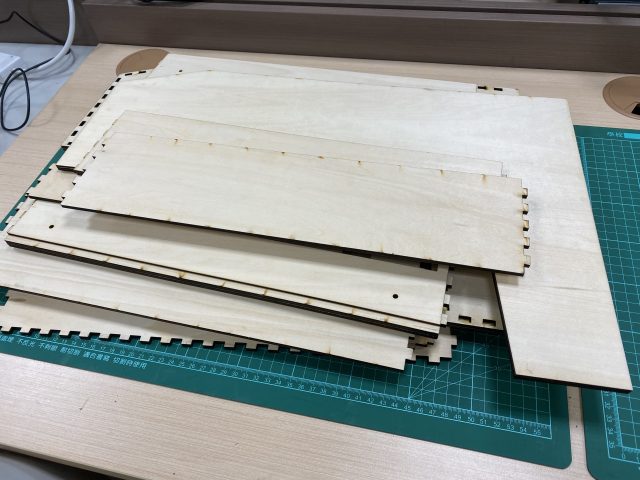

切割 3mm 及 5mm 白俄椴木板

1. 5mm 白俄椴木板 切割參數:
切割模式:激光切割
速度:5mm/s
功率:40

1. 5mm 白俄椴木板 切割參數:
切割模式:激光切割
速度:7mm/s
功率:50-55

2. 3mm 白俄椴木板 切割參數:
切割模式:激光切割
速度:10mm/s
功率:40

3.白俄椴木板 切割參數:
切割模式: 激光掃描
速度:150mm/s
功率:20、25、30(擇一)

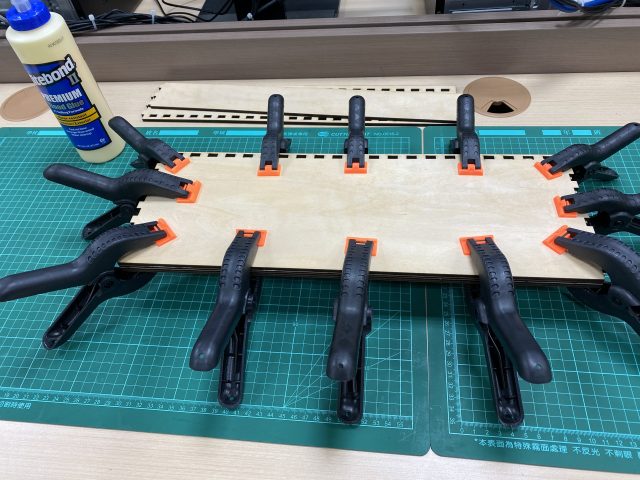

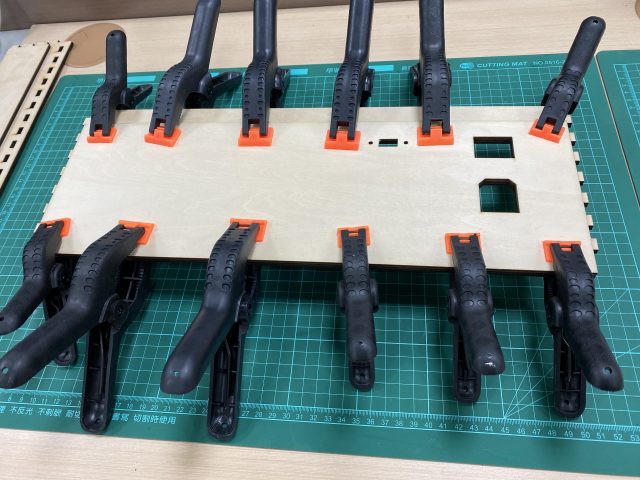

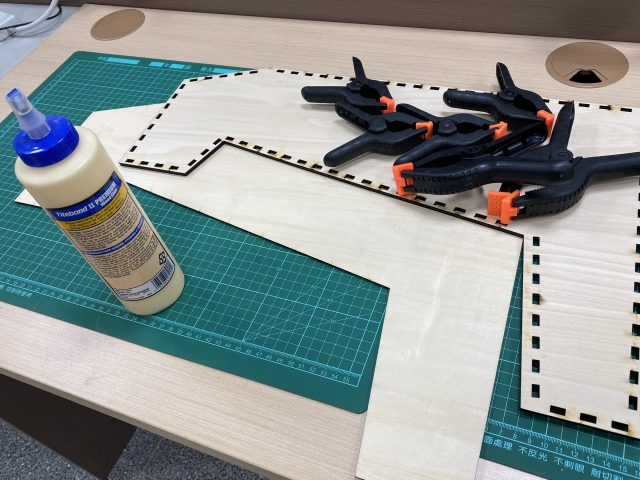

二、木板膠合

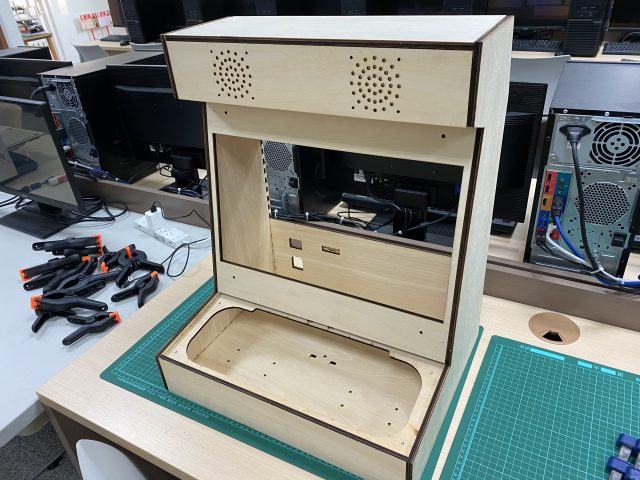

三、假組合
